义乌市中福广场项目(A组团)

工程案例 2018-03-12 14:37

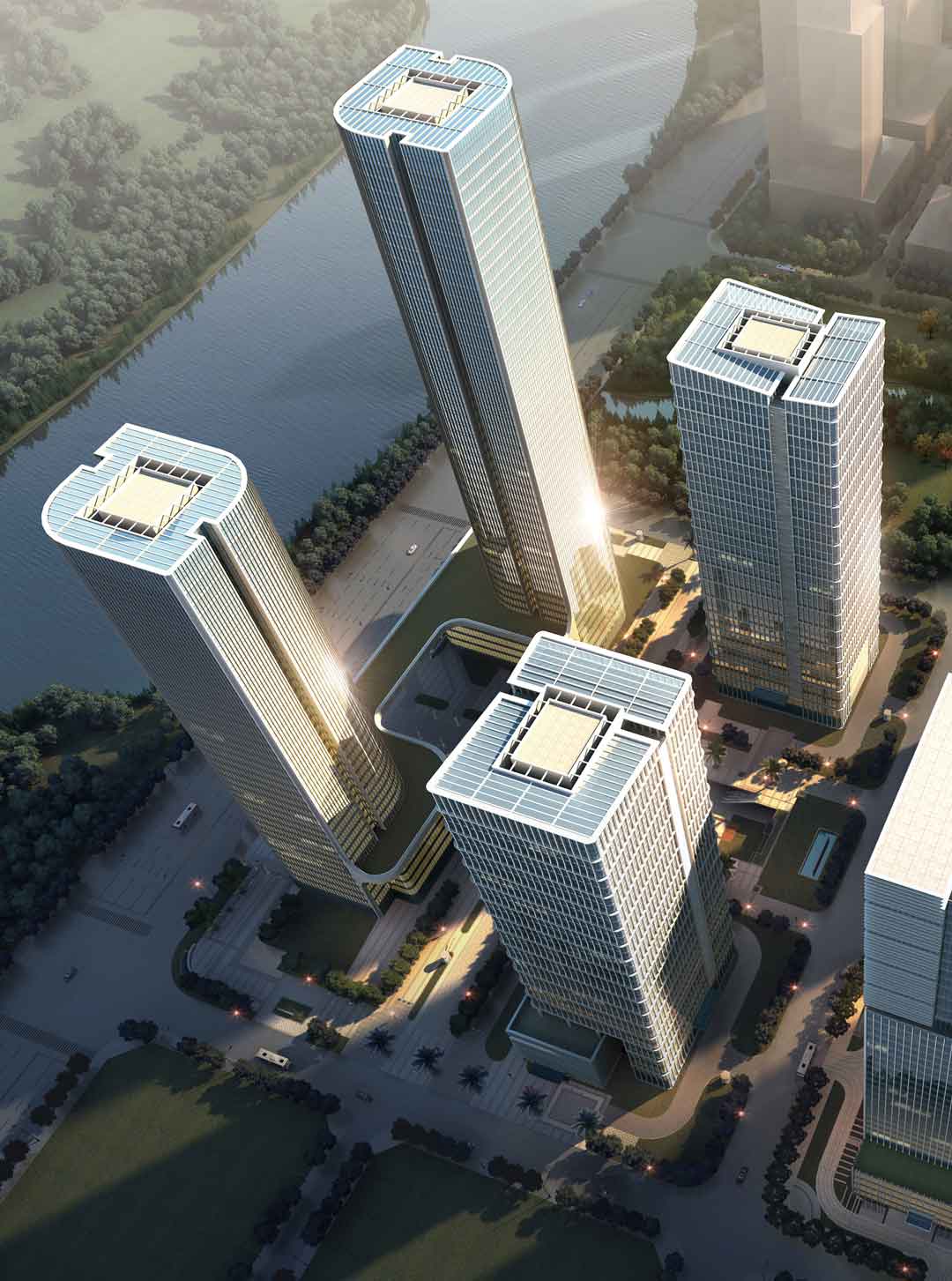

       义乌市中福广场项目(A组团)位于义乌金融商务区一期公园东路东侧,城北路北侧地块,紧临义乌江总用地面积约2.9万平方米, 项目定位为服务浙商回归工程以高标准金融商务办公及相关商业配套为主要功能的超高层建筑群。项目包括 03-09地块(A1#楼)主楼34层, 建筑高度154.70米; 03-11(A2#楼)地块主楼30层,建筑高度139.10米 ;03-12地块(A3#楼)主楼47层,建筑高度199.60米 ;03-13地块(A4#楼)主楼38层,建筑高度160.80米。其中地下室3层,裙房4层,总建筑面积约37万平方米。 100.jpg

项目类型:办公、商业综合体

项目地点中国义乌

项目规模:总建筑面积约37万平方米

BIM服务方式:BIM总承包管理服务

BIM服务内容:协助总承包方对机电、电梯、消防、通风与空调、

IT机房、幕墙、钢构、给排水装饰装修、室外市政网、泛光照明、

道路等的总承包管理。

具体如下:


  1. 对各专业的模型审核、校对

  2. 分包BIM进度计划管理及对分包考核、提出意见

  3. 整理整合竣工模型

  4. 参与总承包与业主的BIM对接

  5. 对总承包BIM技术人员的培训指导

项目部分成果:

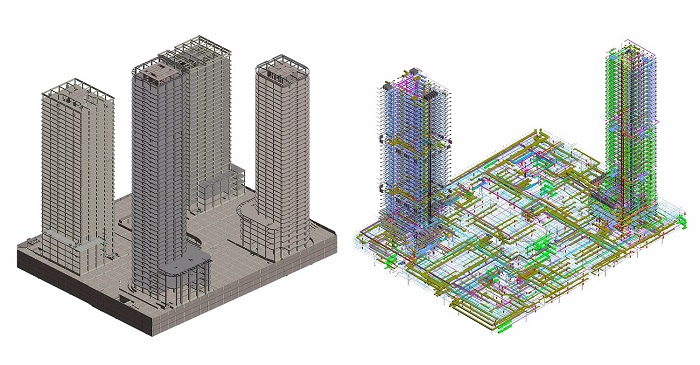

土建、机电模型深化

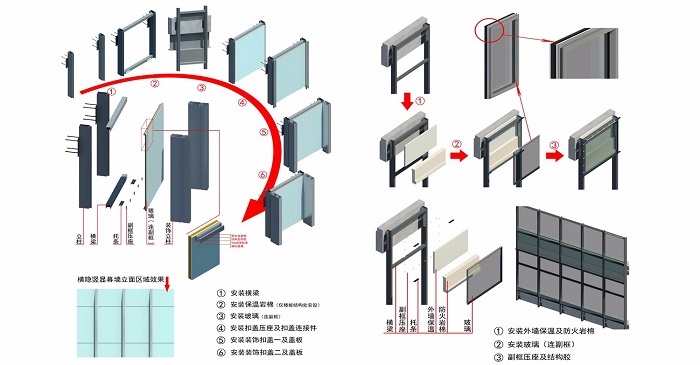

幕墙模型深化

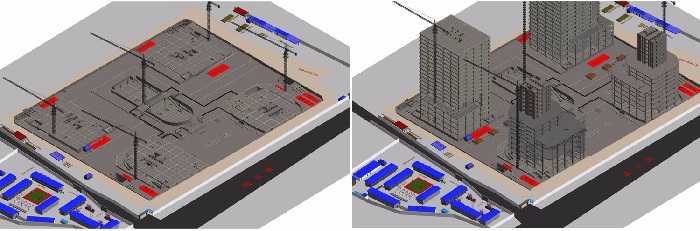

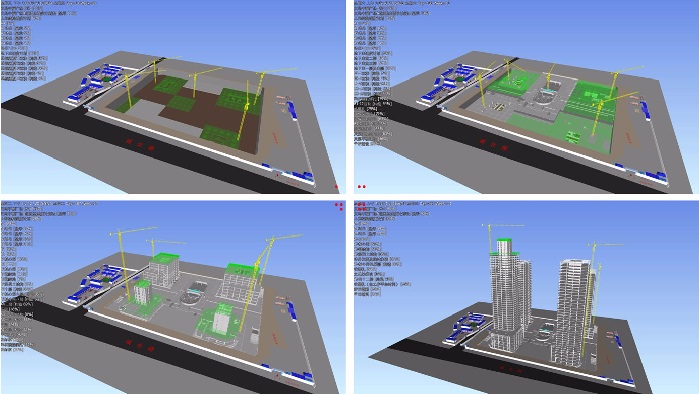

不同施工阶段场地布置



        三维场地布置是对施工组织设计中涉及的场地进行功能区域的划分,合理布局施工生产生活场地,材料的堆放和加工场地等。综合规划后将其反应在BIM模型上的过程。与时间关联起来实现场地动态布置可视化,使施工管理者清晰了解场地布置情况,从而来分析场地布置方案是否合理。

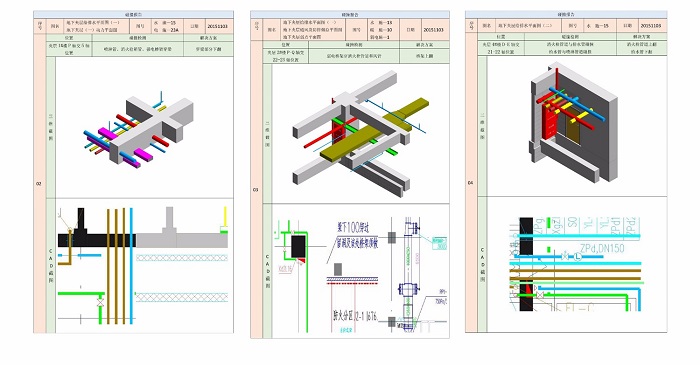

管线综合问题报告

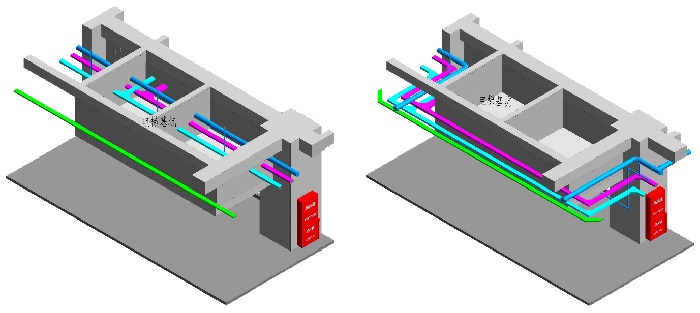

管线排布优化

      管线综合排布优化工作方式是对Navisworks自动生成生成的碰撞报告进行校核、分析,综合整理形成二维+三维的综合问题报告,通过例会形式汇报并提交各参建方。其中重难点问题需要设计协调解决的,以工程联系单形式发送设计方回复确认,非重难点问题直接通过BIM团队在三维环境中进行优化解决。其优势在于提前发现问题,集中处理变更,直观清晰,极大减少因返工、材料浪费、沟通时间长等造成的时间和资金成本浪费。



4D施工模拟

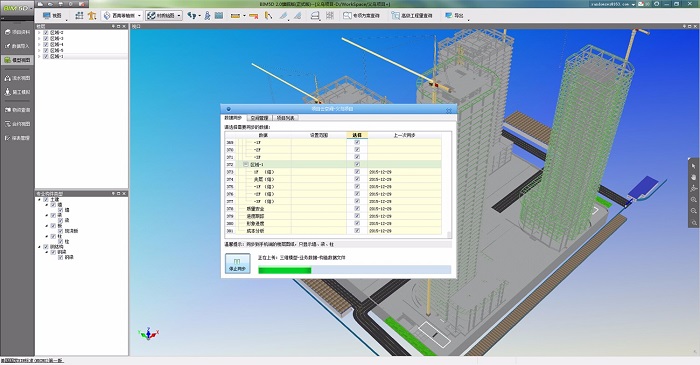

云端协同平台

三维激光扫描

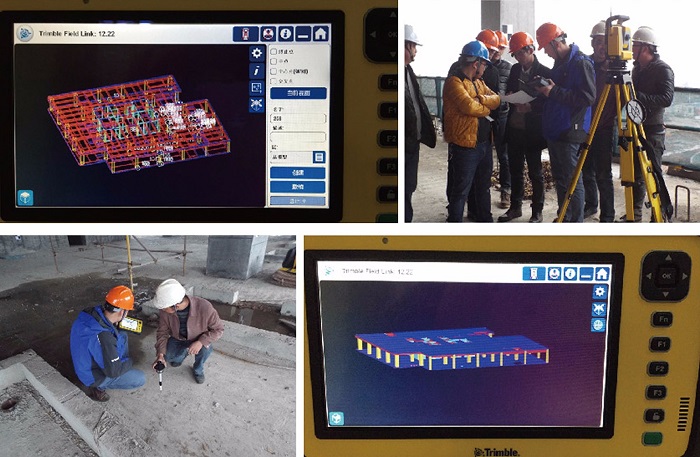

BIM放线技术

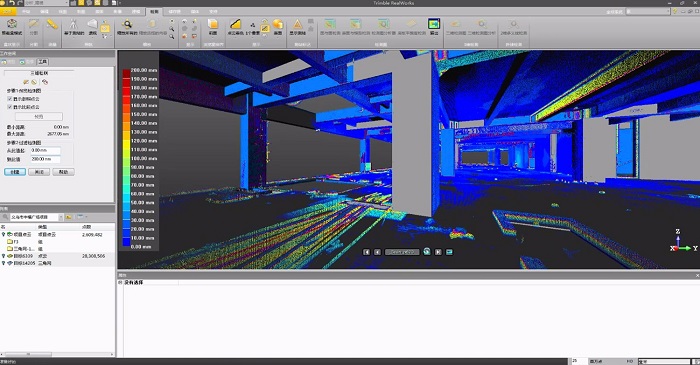

本工程采用三维激光点云扫描技术,对现场关键部位进行实测实量,通过点云模型与BIM模型进行整体对比分析,实施监测施工质量,对发现的问题及时采取处理措施。BIM放线技术通过将深化设计成果即BIM数据处理后导入放样机器人手簿中,实现设计数据测量定位转化,再通过现场定位放样指导施工。






       由中国建筑业协会建筑技术分会、国家建筑信息模型(BIM)产业技术创新战略联盟(中国BIM发展联盟)主办,浙江省建工集团有限责任公司等承办, 建研科工(北京)建筑工程技术有限公司协办的“2016建筑施工BIM应用项目观摩会”在义乌市中福广场项目(A组团)举行。本次观摩会是首次在浙江省举办的全国性施工现场BIM观摩交流会,来自全国各地建筑领域的领导、BIM技术相关研究单位专家等928人参加了本次观摩会,国家建筑信息模型产业技术创新战略联盟理事长、中国建筑科学研究院副院长黄强、中国建筑业协会科技推广部副主任崔旭旺、中国建筑业协会建筑技术分会秘书长王兴龙等应邀出席。






                               现场签到                                                             会场鸟瞰                                                                    与会嘉宾



                          室外展区                                                                人机互动                                                                  有序进场参观



        现场观摩区专门设置了BIM观摩区和安全体验区,展示了深化设计、基于BIM智能施工放样、施工模拟、4D-BIM等十余个创新应用成果。通过BIM一体机、360度幻影成像系统直观地向大家介绍BIM技术在建筑施工中的深化设计、方案比选、工艺样板、过程监控、安全体验等方面的的研究与应用实践成果。尤其是在现场设立的多个体验区,让参观者亲身体验和感受,给大家留下了十分深刻的印象。






                                  室内展区                                                                   室内展区                                                                   室内展区
