徽商银行总部基地建设项目位于合肥市滨湖新区，东至庐州大道西红线，南至鄱阳湖路规划中心线，西至韶山路规划中心线，北至云谷路南红线。项目分为A、B、C、D、E五个区，其中A区为一类高层，建筑高度179.4米，建筑面积82874m2，作总部办公楼及营业用房用；B区为多层建筑，建筑高度16.4米，建筑面积4536m2，作会议中心用；C区为一类层，建筑高度37.4米，建筑面积26077m2，作后台服务中心用；D区为一类高层，建筑高度37.4米，建筑面积19298m2，作信息科技中心及档案管理中心用；E区为地下室，共地下2层，建筑高度11.5米，建筑面积43597m2，作地下车库及设备用房用。
项目名称：徽商银行总部基地项目
项目地点：安徽省合肥市滨湖新区
项目规模：总建筑面积17.7万㎡
项目类型：商业综合体
BIM咨询类型：总包BIM咨询服务
BIM服务内容：土建BIM应用、4D进度模拟、工艺模拟、施工平面布置、碰撞检查、 管线综合、管线优化排布出图、二次结构预留洞出图、分包BIM管理、模型整合及竣工交付、BIM+VR 、BIM+二维码。
BIM奖项：中建协BIM大赛一等奖、龙图杯BIM大赛三等奖。
模型展示：

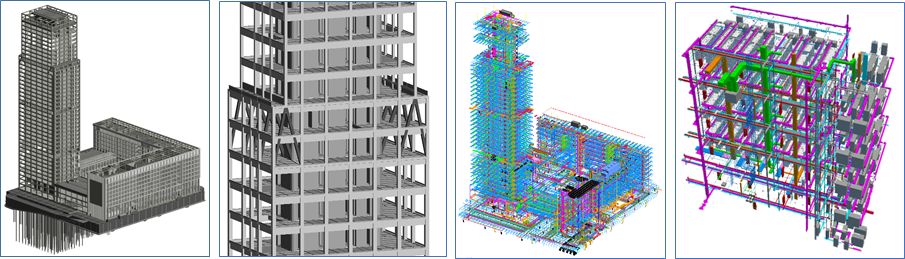

土建整体模型 土建局部模型 机电整体模型 机电局部模型

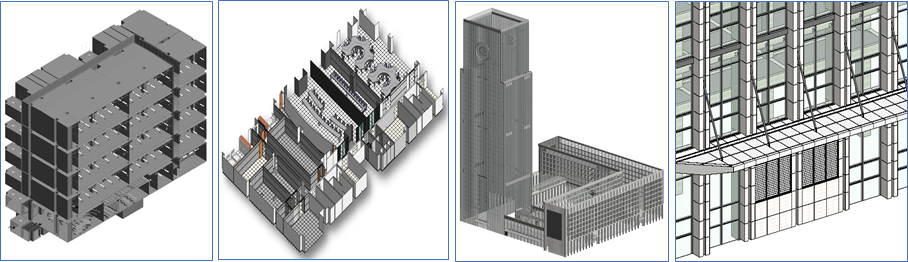

内装整体模型 内装局部模型 幕墙整体模型 幕墙局部模型
土建深化：
利用BIM建立土建节点BIM模型，从而形象地表达出交底图纸，在一定程度上指导现场施工。

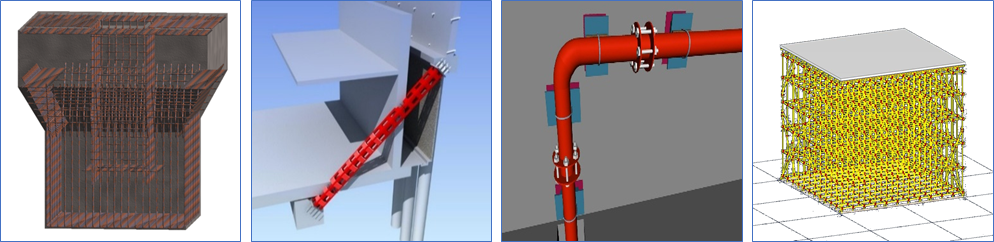

钢结构钢筋节点深化 支撑节点深化 混凝土输送泵安装节点深化 高支模节点深化
机电深化：

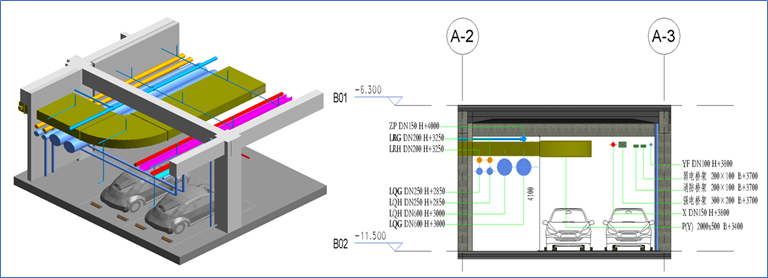

机电施工前，主要对对地下室、标准层、办公大厅、设备机房等重点区域优先进行管线排布。优化步骤：根据图纸建立基础模型→净空分析→DN50以上管道排布→模型验证→DN50以下管道排布。 制作管线综合排布原则，交由业主审核通过后展开优化工作。

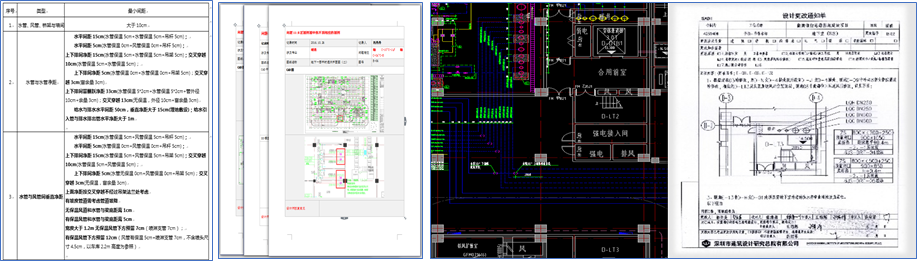

管综规则 问题报告 变更申请

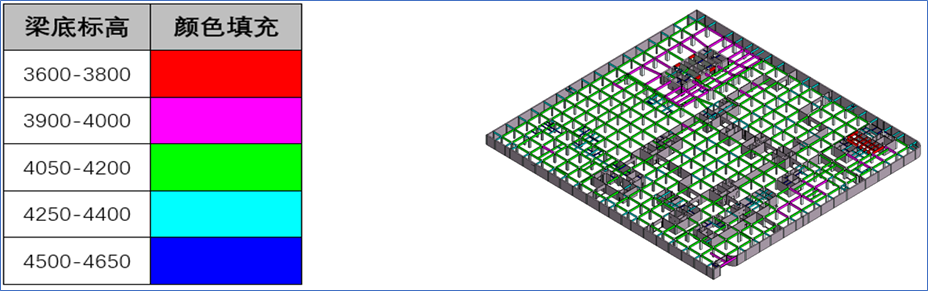

梁底净高分析

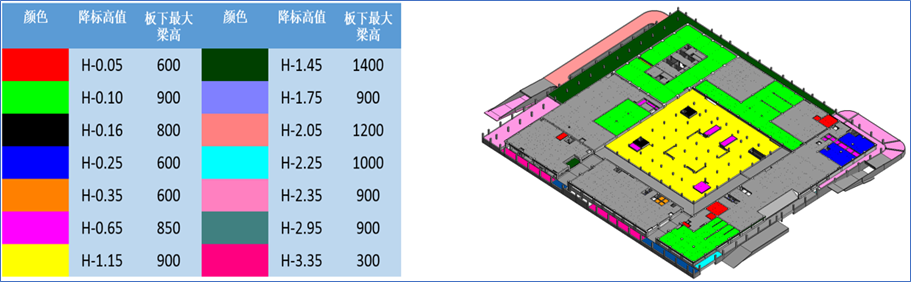

降板分析
管廊深化
机房深化

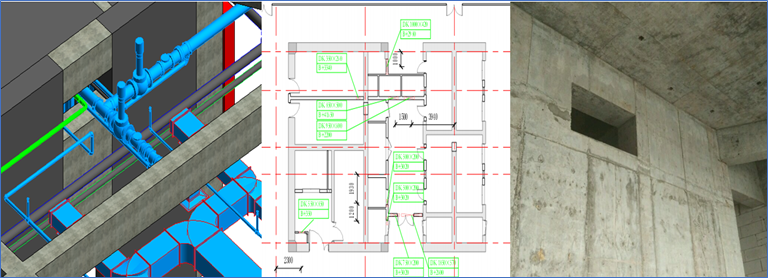

砌体开洞

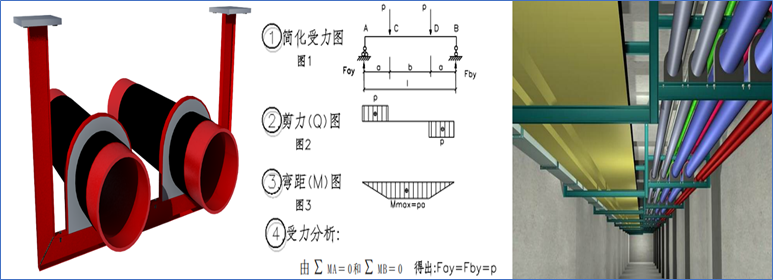

支吊架深化
BIM成果验收会 BIM成果验收单

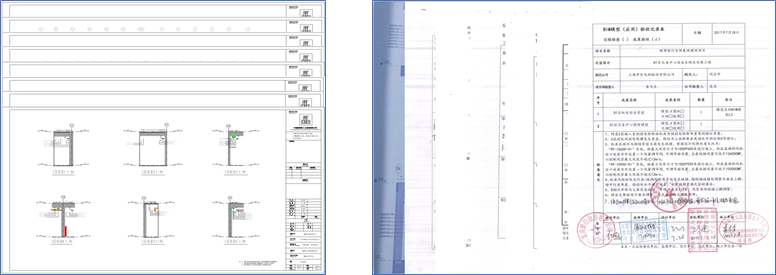

图档输出 图档验收单
钢构深化：
钢结构组装节点构造复杂，对该部分采用BIM进行深化设计，提高工厂拼装效率。 利用Tekla深化钢结构节点施工，模型可直接转换成Revit模型使用，并将于后期添加完施工及厂家信息后合入项目竣工模型。

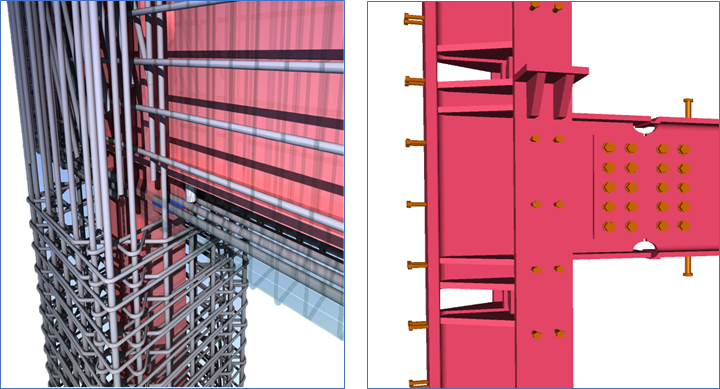

钢结构与钢筋节点深化 钢结构节点深化

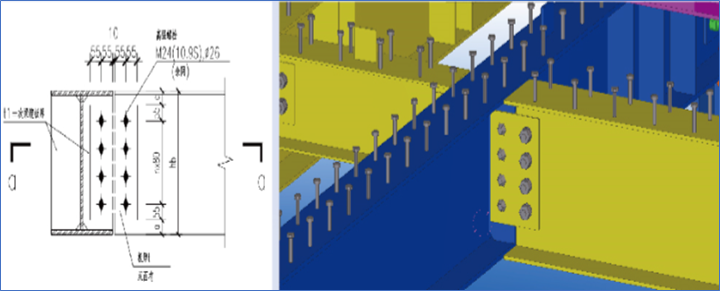

主、次梁铰接连接节点深化
精装深化：
引入装饰BIM将有利于提升对重点区域施工质量的把关，如大堂、办公室等。利用实时模拟对设计问题进行跟踪和验证，对提高设计协调效率和设计质量，提高工程效率将发挥重要作用。

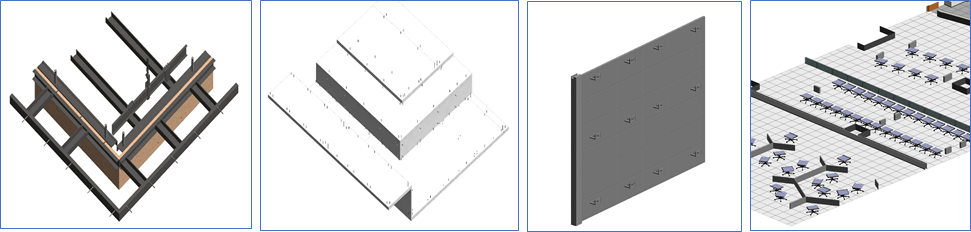

龙骨深化 天花深化 墙面深化 地板深化
幕墙深化：
在施工阶段，深化幕墙BIM模型重点部位进行安装深化，通过幕墙内部碰撞检测、幕墙与其他专业碰撞检测、施工顺序中碰撞等多处检测，及时提前的发现项目施工过程中可能出现的碰撞变更，节约项目成本。

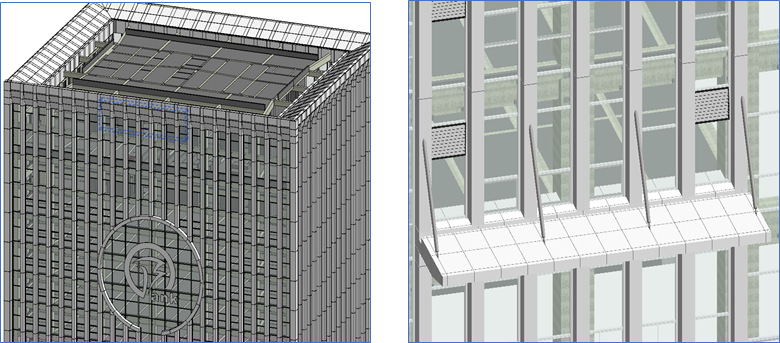

屋顶幕墙深化 雨棚深化

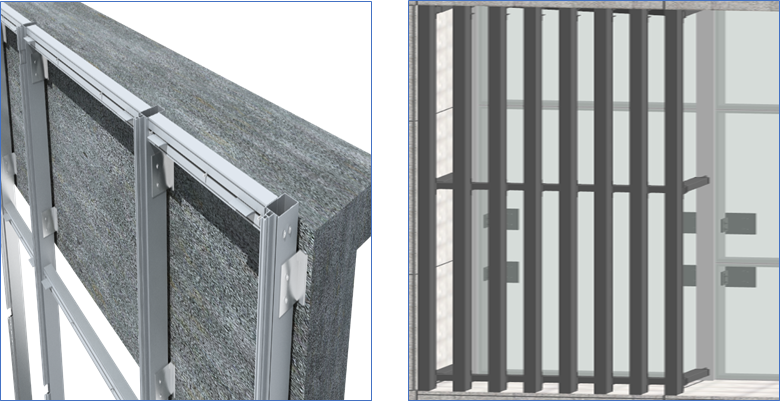

立柱横梁连接深化 格栅幕墙深化
BIM+VR：
本工程由总包结合VR技术，建立虚拟安全体验馆，同时开展机电安装与精装样板的VR体验，在安全教育方面实行轮流体验制度，提高施工人员安全防范意识，在质量控制和效果展示上让一线项目人员切身感受样板标准，在一定程度上促使项目相关专业的质量把控得到保证。

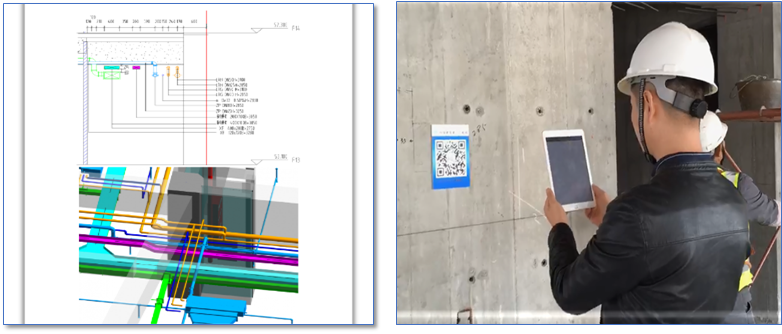

BIM+二维码：
本工程通过将BIM技术和二维码技术相结合应用到传统的工作流程中去，解决了以往设计方面的不足；增加了所有人员的沟通效率、准确率；保证了施工质量和成本；增加了材料利用率；提高了工程管理水平。
