BIM机电深化

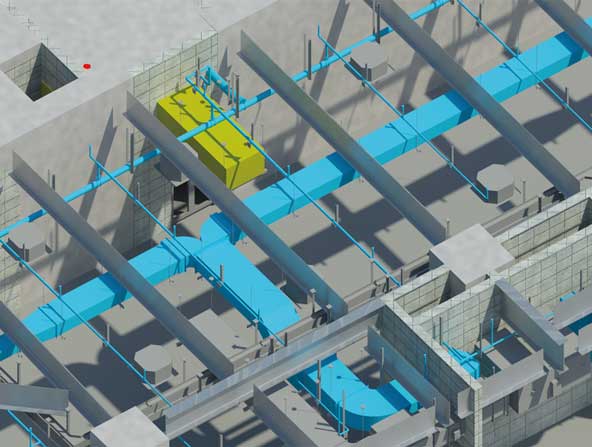

       BIM软件进行机电深化设计，通过对设计院施工图纸进行翻模，管线布置综合深化设计，虚拟建造提前消化大量二维图纸问题和设计上的问题。结合深化图纸、轴测图、三维轻量化模型等技术手段，指导现场施工。自动生成材料明细表和料单，可用于施工企业合理规划安排采购、下料、安装等工作，是科学设计、管理机电各项事务的新方法。

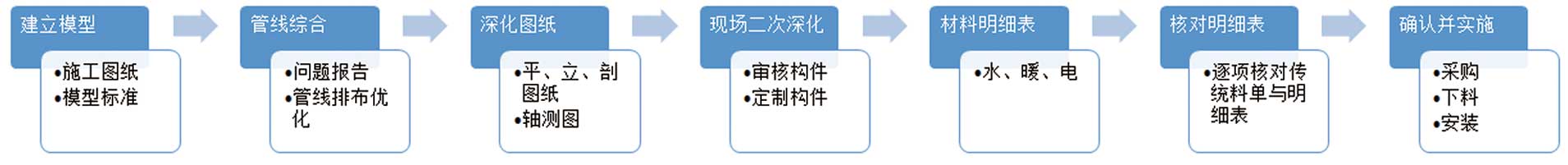

实施流程

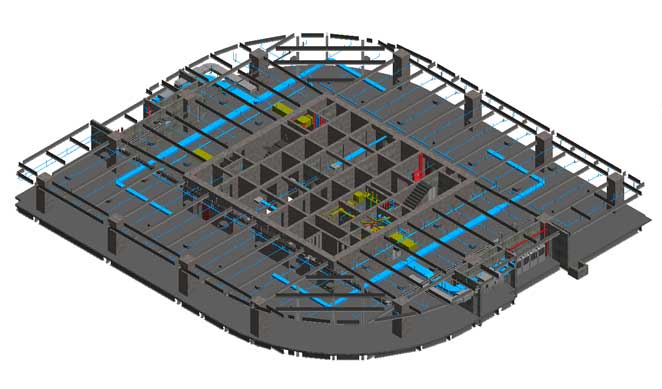

建立模型

依据施工图纸和模型标准创建BIM机电模型。

 管线综合

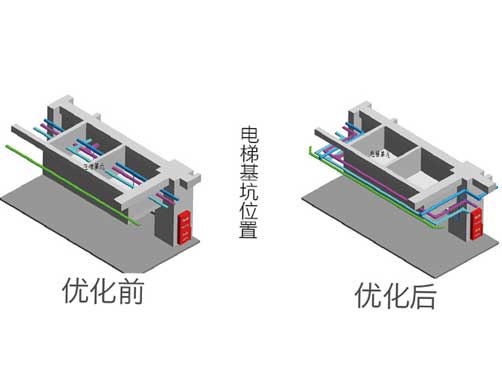

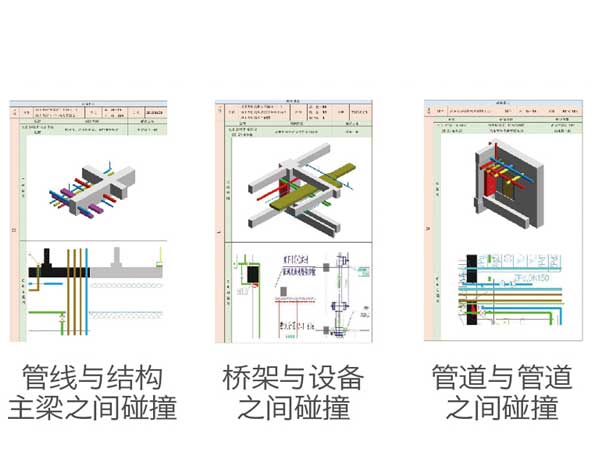

        将模型导入Navisworks中，进行碰撞检测并生成碰撞报告，依据报告和机电相关规范优化管线排布，选取有疑问的地方进行问题报告汇总，作为各方沟通协调依据。通过各方的现场会议或远程视频会议沟通协调解决，并形成工程联系单。提前发现问题，集中沟通解决变更问题，提高工作效率，节约时间成本。

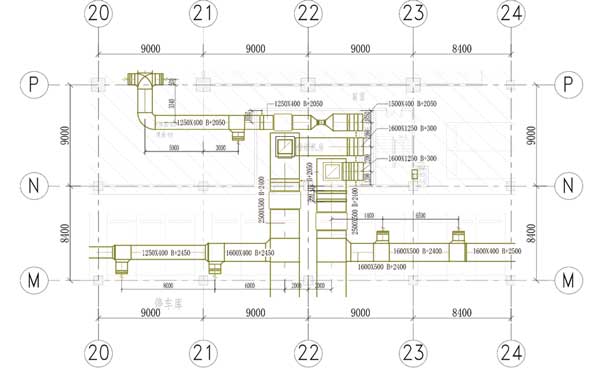

深化图纸

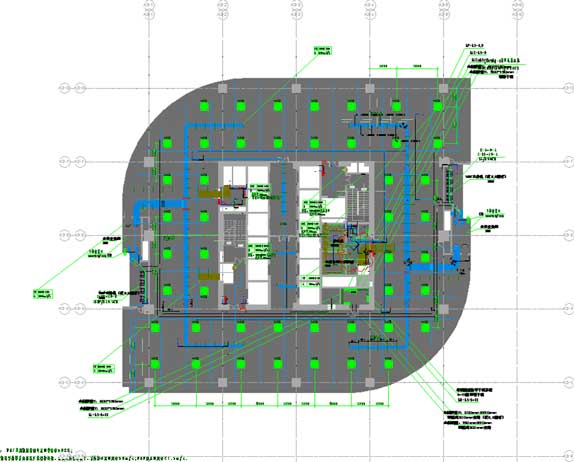

管线综合之后便生成平立剖轴侧图等深化图纸，并最终以施工BIM蓝图的形式提供给施工方。

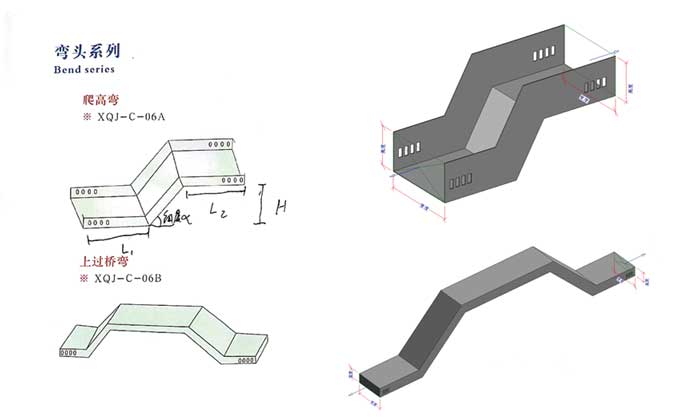

二次深化

基于深化模型，依据现场安装管件型号和管道型号进行二次深化设计。

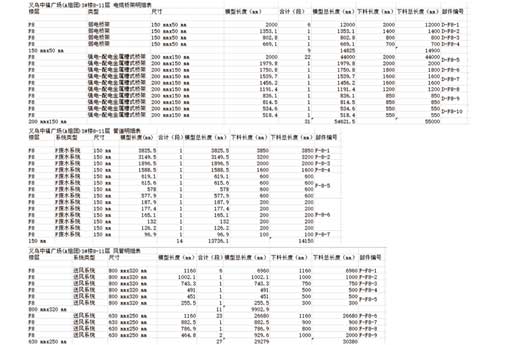

材料明细表

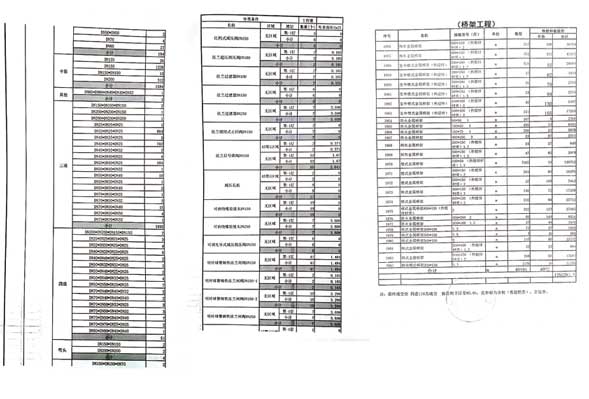

自动生成水、暖、电相关专业材料明细表。

核对明细表

逐项核对传统料单与BIM材料明细表

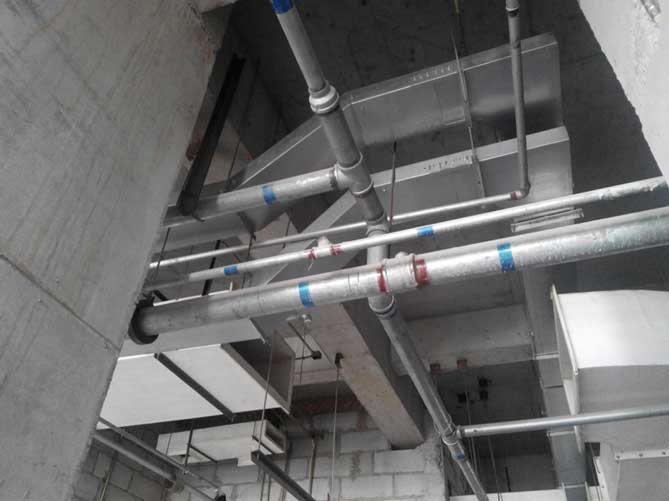

确认并实施

确认所有料单之后，进行采购、下料及安装工作。

         BIM机电深化产品包作为我司核心业务，是在传统机电深化应用的基础上结合我司多年施工BIM应用而独立研发的BIM机电落地应用体

系，已在义乌中福广场项目（A组团）中获得广泛应用并得到各方好评。
